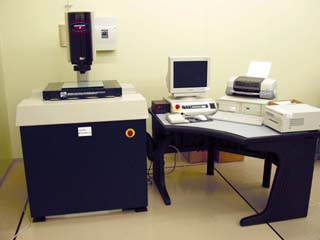

ビデオプローブ式三次元測定機(びでおぷろーぶしきさんじげんそくていき)

用途

接触式で形状測定できない被測定物(軟質材・薄物など)の三次元形状測定、被測定物の観察及び撮影

仕様

測定範囲:(X)300×(Y)300×(Z)200mm
測定精度(XY軸):U2=(2.0+4L/1,000)μm
測定精度(Z軸):U1=(2.5+5L/1,000)μm
倍率(CRT):20~1,000倍
スケール分解能:0.1μm

メーカー

OGP(アメリカ)

型式

Smart Scope ZIP300

機器分類

形状測定

利用区分

料金

1300円/時間

設置年度

平成12年度
