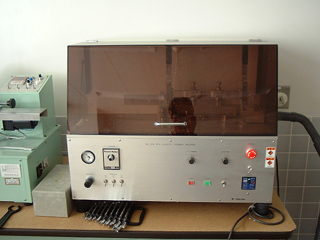

試験片加工機（しけんへんかこうき）

用途

引っ張り試験の前処理に使用する。
１平板状試料から、ダンベル試験片等を削り出す。
２フィルムから、ダンベル試験片を打ち抜く
３短冊試験片にノッチ加工を施す。

仕様

１切り出し加工機
175（全長）×40mm（幅）以下の試験片をご準備ください。下記の形状に切り出すことができます。
JIS K7161-2:2014 の多目的試験片1B形類似、両端の幅20×狭い部分の幅10
JIS K7164:2005 のタイプ1B系（B形）類似、両端の幅45×狭い部分の幅25
JIS K7018:1999 のA形試験片用、治具付属　全長110×幅10
２打ち抜き加工機
JIS K7127:1999 の試験片タイプ5　全長115×両端の幅25×狭い並行部の幅6
JIS K7127:1999 の試験片タイプ1B　全長175×両端の幅20×狭い並行部の幅10
JIS K7128-31998の直角形引き裂く試験片　全長100幅20

メーカー

型式

No.189 PFA PLASTIC FORMING MACHINE

機器分類

材料成形加工

利用区分

料金

490円／時間

設置年度

平成11年度
