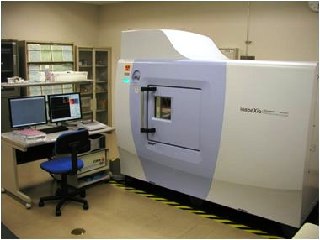

X線CT装置（えっくすせんしーてぃーそうち）

用途

X線のCTスキャン(断層撮影)による構造体の内部構造の非破壊撮像
構造観察や寸法・形状計測などの評価

仕様

※ データを持ち帰るためのUSBメモリ，DVD-R，CD-R等のメディアをご用意ください

＜本体＞
　・X線管電圧（加速電圧）：40～225kV
　・最小焦点寸法：4μm以下（100kV，100μA時）
　・搭載可能試料サイズ：φ300×H300mm，9kg（冶具等含む）
　・撮影（スキャン）領域：約φ5～φ200mm
　・幾何学拡大率：約1.5～100倍

＜データ処理ソフトウェア＞
　・三次元画像処理：VG Studio Max 2.1（欠陥検出，三次元計測）
　・欠陥構造解析：ExFact Analysis 2.1
　・リバースエンジニアリング：Point Master 5.0.3

メーカー

(株)島津製作所

型式

inspeXio SMX-225CT

機器分類

形状測定

利用区分

料金

2910円／時間

設置年度

平成21年度
