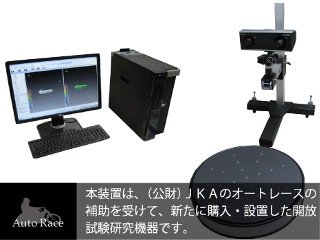

３Ｄスキャナー（光学縞投影）（すりーでぃーすきゃなーこうがくしまとうえい）

用途

光学式の縞模様を投影・撮影し、対象物（製品モデルや金型など）の三次元形状を非接触で計測

仕様

※ データを持ち帰るためのDVD-R，CD-R等のメディアをご用意下さい（USBメモリは使用出来ません）

＜本体＞
光源：青色LED
解像度：800万画素
測定レンズ：測定物のサイズに応じて、以下の4種類を切換可能
75mmレンズ（測定範囲 80×60×40mm，点間距離 0.024mm）
150mmレンズ（測定範囲 140×105×80mm，点間距離 0.042mm）
300mmレンズ（測定範囲 325×240×200mm，点間距離 0.100mm)
600mmレンズ（測定範囲 565×425×350mm，点間距離 0.172mm）
回転テーブル：φ800mm，耐荷重 150kgf
出力データ形式：STLなど
※ 反射・光沢のある物体，黒色の物体は、測定が困難です。

＜データ処理ソフトウェア＞
　形状計測・検査ソフト：spGauge

メーカー

Steinbichler Optotechnik GmbH

型式

COMET L3D-8M

機器分類

3Dデータ作成

利用区分

料金

770円／時間

設置年度

平成25年度
