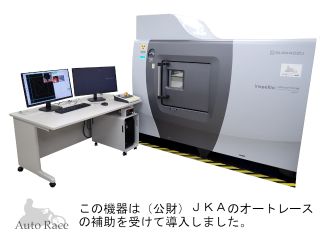

X線CT装置（えっくすせんしーてぃーそうち）

用途

X線のCTスキャン(断層撮影)による構造体の内部構造の非破壊撮像
構造観察や寸法・形状計測などの評価

仕様

※ データを持ち帰るためのUSBメモリ，DVD-R，CD-R等のメディアをご用意ください

＜本体＞
　・X線管電圧（加速電圧）：40～225kV
　・搭載可能試料サイズ：φ400×H300mm，12kg（冶具等含む）
　・最大撮影（スキャン）領域：約φ400mm
　・幾何学拡大率：約1.34～300倍

＜データ処理ソフトウェア＞
　VG Studio Max 2025
　　オプションモジュール
　　　・座標計測
　　　・設計値/実測値比較
　　　・肉厚解析
　　　・欠陥/介在物解析
　　　・ボリュームメッシュ
　　　・ジオメトリ補正

メーカー

(株)島津製作所

型式

inspeXio SMX-225CT FPD HR Plus

機器分類

形状測定

利用区分

料金

3550円／時間

設置年度

平成37年度
